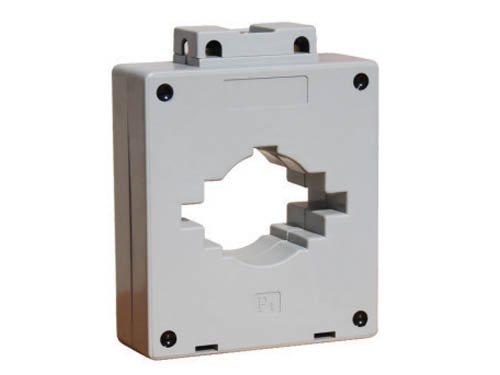

低压05.0.66电流互感器
一 概述
BOK-LMZJ1-0.5 系列电流互感器供额定频率为50Hz、额定电压为0.5kV 及以下的交流线路中作电流、电能测量或继电保护用. 本型互感器为浇注绝缘式，穿心母线型电流互感器,下部有底座，供固定安装之用。
二 型号含义
三 使用环境条件
1. 互感器安装海拔高度不超过1000米
2. 环境温度：-5℃～40℃且平均不超过30℃
3. 额定电压：0.5KV 0.66KV
4. 互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质
主要技术参数表
|
型 号 |
额定电流比（A） |
额定电压（KV） |
****级 |
额定负荷（VA） |
一次穿心匝数 |
|
BOK-LMZ1-0.5 |
5/5 |
0.5 |
0.5 |
5 |
30 |
|
10/5 |
15 | ||||
|
15~20/5 |
10 | ||||
|
30~40/5 |
5 | ||||
|
50/5 |
3 | ||||
|
75~100/5 |
2 | ||||
|
150~200/5 |
1 | ||||
|
250~300/5 | |||||
|
400/5 | |||||
|
BOK-LMZJ1-0.5 |
5/5 |
0.5 |
0.5 |
5 |
30 |
|
10/5 |
15 | ||||
|
15~20/5 |
10 | ||||
|
30~40/5 |
5 | ||||
|
50/5 |
3 | ||||
|
75~100/5 |
2 | ||||
|
150/5 |
1 | ||||
|
200/5 | |||||
|
300/5 | |||||
|
400/5 | |||||
|
500~600/5 |
0.5 |
0.5 |
10 | ||
|
800/5 | |||||
|
1000~1500/5 |
20 | ||||
|
2000~2500/5 | |||||
|
3000/5 |
30 |
更多详细说明请下载说明书：
低压05.0.66电流互感器说明书.doc
