一  设备概述

由于现代工业越来越多的使用自动化设备（整流器、变频器、中频炉、逆变器、电解槽和电弧炉等），这些非线性负载在运行过程中会产生大量的高次谐波注入系统，引起系统电压电流波形畸变，造成电能质量恶化，威胁供电系统中电气设备的正常运行。

高压BOK-FC无源滤波装置是专门治理供电系统中谐波的。该装置以治理谐波为主，防止和避免与电网产生并联谐振，同时对系统提供工频无功补偿功率，改善电网电能质量，滤波装置由滤波电抗器和滤波专用电容器构成。电抗器和电容器在特征次谐波频率下形成LC串联谐振，对该次谐波相当于一个低阻抗通道，使谐波电流大部分流入滤波回路。FC型滤波及无功补偿装置滤波********，能够将谐波绝大部分吸收，维护良好的用电环境，保障电气设备安全运行，同时还能提高电网功率因数，收到良好的经济效益。

本成套装置可以是一个支路（柜）和一个控制器单独成套；也可以是多个滤波支路共用一个控制器组成一套。

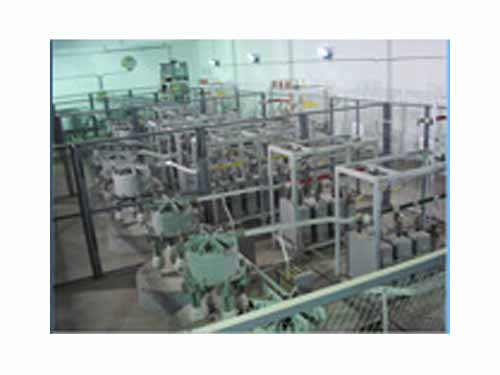

主要设备构成

二  滤波电抗器

·滤波电抗器采用单相干式空芯结构

·铜质或铝质导体

·电感值在±5%内连续可调，调谐****简单

·电抗器可采用水平安装或三相垂直叠装。

三  滤波专用电容器

·滤波电容器为单相电容器，极板析边，顶部大爬距双瓷套管输出结构

·电容器****值与最小值之比不超过1.02

·滤波电容器采用金属全膜介质，具有体积小，损耗小（），运行温度低等特点

·内附熔丝和放电电阻

·无氯、环保型绝缘油

·电容器采用支架叠装，方便散热

四   技术参数

·额度电压：6.3kV、10kV、35kV

·基波频率：50Hz

·调谐频率：5次、7次、11次、13次及以上

·工作方式：连续工作，自动/手动

·防护等级：户内柜式为IP20

·短路电流：31.5kA有效值。

·绝缘水平：

①高压端绝缘耐压

a、 全波冲击耐压（1.2/50μS  ）：60kV（峰值）

b、工频l分钟耐压：320kV（有效值）

      ②二次绕组之间及绕组对地的工频耐压（l分钟）：3 kV（有效值）

      ③外绝缘相对地最小有效爬电距离：瓷绝缘≥216mm   合成绝缘≥240mm

五  使用环境

Ø        环境温度：环境气温：－25℃～+45℃；

Ø        海拔温度：2000m及以下（≥2000m采用高原型）；

Ø        湿度：不大于85%；

Ø        月平均****相对湿度：90%（25℃时）；

Ø        耐地震能力：地面水平加速度0.2g，垂直加速度0.1g；按标准试验，安全系数≥1.67；

Ø        安装地点无剧烈震动，地面倾斜不超过5°；

Ø        安装地点无导电及爆炸性尘埃，无腐蚀性气体污秽等级；

Ø        泄漏比距 瓷绝缘按18mm/KV,合成绝缘按20mm/KV（按****电压计算）。

注：若有特殊环境使用要求，请在订货时与我公司申明和协商。
