一．装置概述

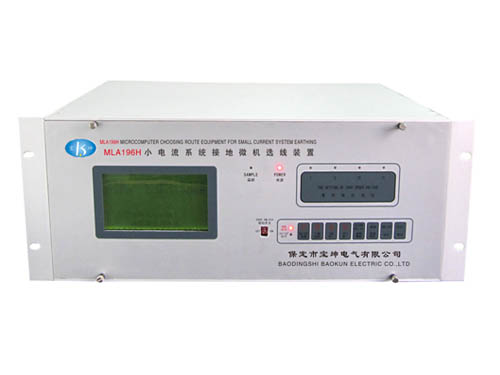

　　我公司生产的MLA196系列小电流系统接地微机选线装置采用80C196单片机进行分析判断。其原理利用了小电流系统发生单相接地时零序电流"相对幅值"与"相对相位"的关系，放弃了以往装置的"****整定值"概念从而克服了系统运行方式多变、接地电流小而引起的误判，当系统发生单相接地时可迅速、****地判断出故障线路号，****率达100%。

　　二. 装置的特点与主要技术指标
　　1 特点:
　　1.1 不需要整定、调试简单、维护量小；
　　1.2 适用范围广，长短线不限、并联运行的出线数不限；
　　1.3 可区分线路接地和母线接地；
　　1.4 能迅速消除铁磁谐振，并判明其频率及幅值；
　　1.5 分析速度快。被测线路出现接地故障时，能在1秒内得出分析结果。
　　2 适用范围：
　　本装置适用于0.38kV～66kV中性点不接地或经消弧线圈接地以及中性点经电阻接地的电力系统。并且无论是金属性接地、还是电阻性接地均能****的选出接地线路号，而不受出线形式（架空线和电缆线）限制。
　　3 技术指标:
　　3.1 电压等级：1～2个；
　　3.2 母线段数：1～4段；
　　3.3 出线配置：12路、28路、36路、44路、60路；
　　3.4 远动输出：分并行方式（开关量输出）和串行通讯方式（RS232、RS422和RS485                                                    接口）用户选择；
　　3.5 接地外报警接点输出：常开接点DC 220V/0.5A；
　　3.6 工作电源：AC 100V～250V  50Hz±1；
　　3.7 环境温度：－10 ～+40℃（特殊要求可做到-40 ～+85℃）
　　3.8 环境湿度：不大于90%RH；
　　4 装置灵敏度：零序电压达到5V(通常设定在30V)以上、零序电流超过3mA时，即可启  动装置****选线。
　　5 装置的功能
　　5.1 复位功能：装置接通电源后，即可自动进入工作状态。当装置显示异常时在红灯    状态下按"复位"键，让装置重新开始工作，从而提高了装置运行的可靠性；
　　5.2 自检功能：通过操作功能键可检测出主机板上的RAM、ROM、A/D是否出现故障。同时装置每24小时有自检一次的功能，为迅速查找装置内部故障提供了方便；
　　5.3自动存储信息功能：可自动存储12重接地故障信息和20重谐振信息（加消谐功能时），便于用户查询；
　　5.4 在线自动检测故障线路的功能：当被测线路发生单相接地故障时，能在１秒钟内****检测出故障线路号；
　　5.5 自动报警功能：被测线路发生单相接地时可自动发出报警声；
　　5.6 远动功能：被测线路发生单相接地时，能（以开关量或串行口的方式）自动发出远动信号以便和各种综合自动化设备配套；
　　5.7 跳闸功能： 当线路发生单相接地， 需要驱动跳闸时, 本装置可使跳闸输出接点闭合驱动跳闸（接点容量为DC 220V  5A）；
　　5.8 大屏幕汉字液晶显示功能：将各种信息以汉字形式显示出来；

　　三．装置的工作原理
　　本装置内部设有监视定时器，能随时解脱软件故障造成的死机现象，为装置****稳定运行提供了保证。
　　当被测系统发生单相接地且零序电压达到整定值  （可在5V～100V之间任意选取，一般选为30V）时，  装置将启动选线程序（见图一）并将所有被测线路的零序电流和故障母线电压同时采集进来，然后进行数字滤波以消除干扰。因为故障线路的零序电流为非故障线路零序电流之和。所以理论上故障线路的零序电流采样值应为****。  但由于CT误差、信号干扰以及线路长短差别悬殊等原因，故障线路的零序电流采样值在排序时可能不在第一位，但不会超出前三个。因此在第一步排序时采用"相对幅值"原理取前三个****的。然后利用"相对相位"概念，即各电流之间的方向或电流与电压之间超前与滞后关系进一步确定前三个之中的哪一个为故障线路，或者是母线故障。由于采用了"相对幅值"和"相对相位"的双重判据，因而克服了因系统运行方式变化、接地时电阻大小及线路长短对选线的影响，并且不需整定。

　　四．装置使用说明
　　1 电源部分
　　装置后面板上有一电源开关,将开关拨向ON,即给装置接通电源。此时，前面板的电源指示灯发光。表明电源回路可以正常工作，如果电源指示灯不亮、液晶无显示，则检查220V回路是否引到装置上，后面板上的电源保险丝是否烧坏。如果两者都正常，则可能是装置内的开关电源损坏。此时应将装置前面板取下测量一下开关电源的电压输出是否正常，如不正常则确属开关电源损坏；如正常且液晶屏显示也正常，则可能为电源指示灯损坏，此种情况装置可正常运行。

　　更多详细说明请下载说明书：
　　BOK-MLA196H小电流说明书.doc
