一、产品概述

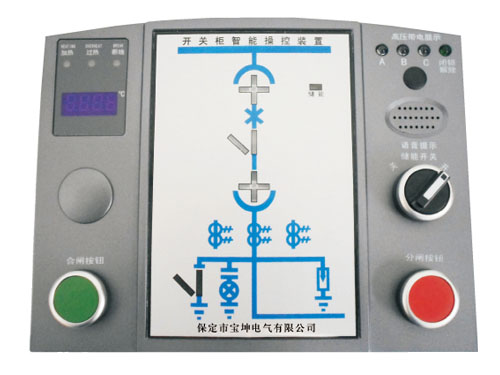

　　BOKC-6100系列开关柜智能操控装置用于3~35KV户内开关柜，取代现有的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮、断路器分合闸状态指示、接地开关指示、增加了智能语音防误、带电提示功能，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

　　二、功能简介
　　本产品采用单片机控制，增加了智能化功能，除可显示开关分合状态外，还可判断指出开关手车是处于试验位置与工作位置之间，还是处于柜体之外，增加了语音防误提示功能和过热报警功能。抗干扰能力强：采用独特的抗干扰技术。可靠性高：采用工业级电子元件。

　　三、技术指标
　　1．断路器状态显示：
　　断路器分、合闸，应为无源触点输入
　　断路器合闸时，断路器常开触点闭合，红色模拟条发光；
　　断路器分闸时，断路器常闭触点闭合，绿色模拟条发光。
　　2．断路器位置显示：
　　工作位置触点闭合时，显示断路器位于工作位置；
　　试验位置触点闭合时，显示断路器位于试验位置；
　　手车位于试验位置与工作位置之间时，发光管均发光；当手车移出开关柜时，发光管均不亮。
　　3．接地开关位置显示：
　　无源接点输入闭合，显示接地开关合闸；无源接点输入断开，显示接地开关分闸。
　　4．弹簧储能显示：
　　无源触点闭合，显示断路器已储能。
　　5．高压带电显示部分：
　　LED启辉电压（KV）：额定相电压×0.15～0.65；
　　闭锁启控电压（KV）：额定相电压×0.65；当带电显示器处于无电状态下，闭锁才可解除。解除后，闭锁解除绿色指示灯亮。
　　6．加热除温控制部分：
　　加热器电源：AC 220V
　　控制方式：可带1-2路加热器，当环境湿度≥90%RH或温度低于1℃时，启动加热；当环境湿度≤75%RH或温度高于6℃时，停止加热，当环境温度≥40℃时，加热无条件退出。若需手动加热时，按下加热器电源按钮，加热器加热；若无需手动加热时，再次按下加热器电源按钮，使其处于自动控制状态，加热器断电。断线报警：当任何一路加热器断线时，则断线报警指示灯亮。过热报警：环境温度≥50℃时，过热报警触点闭合，过热指示灯亮（或可根据用户要求启动排风）
　　7．智能防误提示功能：
　　当断路器位于试验位置与工作位置之间时，此时断路器处于合闸状态，有“请分断路器”的语音提示，至操作者分闸操作完成后停止，以防止操作者在断路器处于合闸状态时，强行推进手车于工作位置。当断路器位于试验位置与工作位置之间或处于工作时，如果接地开关误被强制合闸，有“请分接地开关”的语音提示，至操作者分闸操作完成后停止，以防止操作者误合接地开关。当上面两条误操作同时出现时，有“请分断路器、请分接地开关”的语音提示。
　　8．分合闸功能：
　　显示仪面板上设有合闸、分闸按钮（或转换开关）；储能开关；远方/就地转换开关；照明开关。
　　9．开孔尺寸：218mm×162mm
　　接术特性：
　　工作电源： 220V AC/DC
　　使用环境：温度-25℃～+55℃
　　相对湿度≤95%RH
　　介质强度：≥AC2000V ；绝缘性能：≥100兆欧
　　抗电磁干扰性能符合IEC255-22的标准规定
　　10、通讯功能：RS485接口，MODBUS通讯规约。

　　更多详细说明请下载说明书：
　　BOKC-6100智能操控装置说明书.doc
